一种飞机操纵系统
合作区域:
拟投入总金额: 万元
所属地域: 江北区
技术领域: 电子学与信息系统
技术交易金额: 0.0万元
发布日期: 2026-06-26
登录后查看。
信息描述
技术简介:

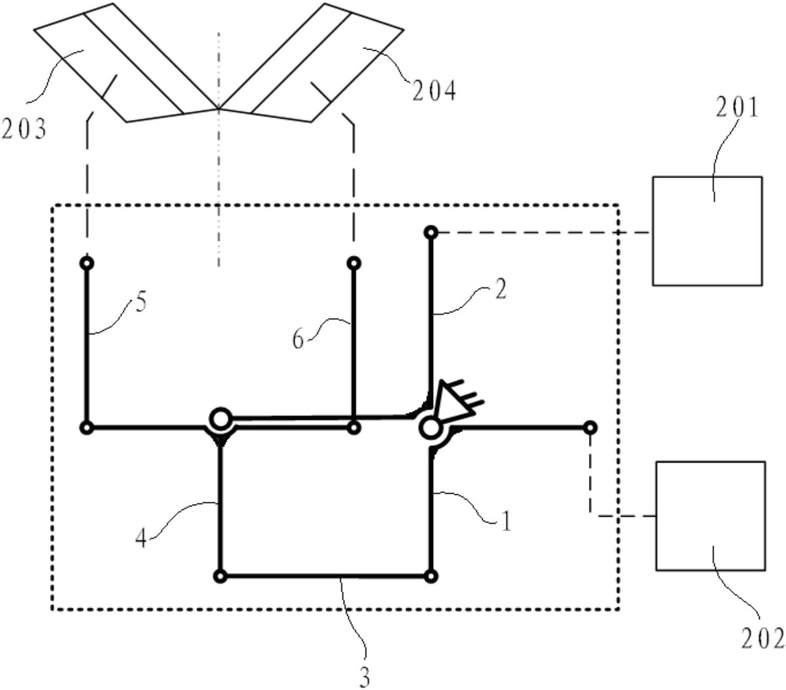

本发明公开了一种飞机操纵系统,涉及飞机操纵系统设计技术领域。所述飞机操纵系统包含第一尾舵、第二尾舵、第一耦合摇臂、第二耦合摇臂、驱动连杆、解耦摇臂、第一解耦连杆、第二解耦连杆、用于驱动第一耦合摇臂的航向操纵装置、用于驱动第二耦合摇臂的纵向操纵装置;第一耦合摇臂与第二耦合摇臂共轴耦合,第一耦合摇臂与驱动连杆的一端铰接;第二耦合摇臂与解耦摇臂的转轴连接;解耦摇臂包含一个输入端和两个输出端;解耦摇臂的输入端与驱动连杆的另一端铰接;第一解耦连杆用于连接解耦摇臂的一个输出端与第一尾舵;第二解耦连杆用于连接解耦摇臂的另一个输出端与第二尾舵。本发明的有益效果在于:可同时实现航向操纵与纵向操纵,结构简单。

专利信息:
专利所属地区 专利类型 专利号/申请号/登记号 专利授权日期 专利证书图片
中国 发明专利 CN201610374358.X 2018-04-13
