具有减小空化损坏的阀板的闸阀
合作区域:
拟投入总金额: 万元
所属地域: 象山县
技术领域: 机械工程
技术交易金额: 0.0万元
发布日期: 2026-09-30
登录后查看。
信息描述
技术简介:

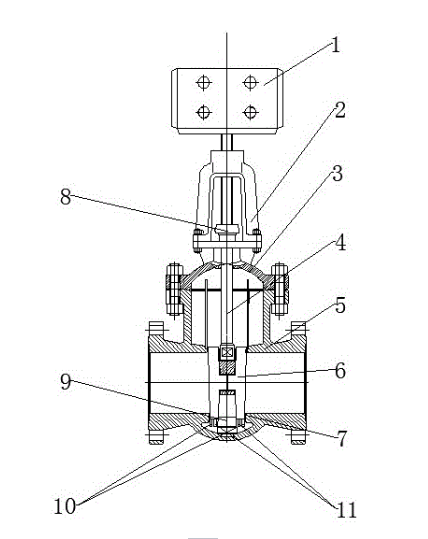

本发明公开了一种具有减小空化损坏的阀板的闸阀。包括驱动机构,阀杆,支架,阀盖,阀体,闸板,密封面,联轴器和楔形块;驱动机构转轴经联轴器、阀杆带动安装在阀盖与阀体内的两闸板上下运动,阀体内侧面焊有密封面,楔形块与阀杆同轴安装在阀体下底面;其特征在于:闸板下部侧面安装有内梳齿和外梳齿,闸板前后内梳齿和外梳齿交错分布,内梳齿厚度为外梳齿的2倍。本发明具有双闸板闸阀的功能,在关、开阀门中,闸板和密封面接触,通过楔形块的张力,实现密封面和闸板的良好密封性。另外,小开度时,流体经过闸板上的梳齿,起到分流减压作用,降小闸板前后压降,降低阀门空化现象。

专利信息:
专利所属地区 专利类型 专利号/申请号/登记号 专利授权日期 专利证书图片
中国 发明专利 CN201210481440.4
