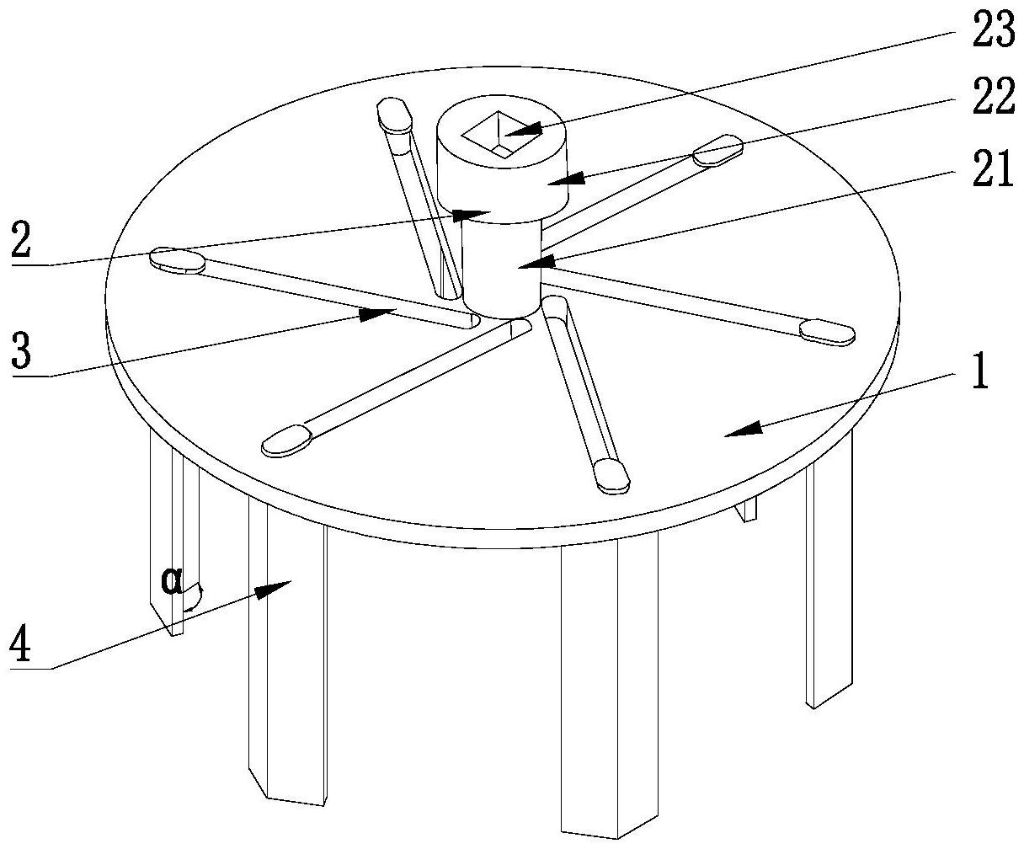

圆盘上方中心固定连接一扳手转动件,圆盘上环绕扳手转动件均匀倾斜开设有若干个长条形通孔槽,每个长条形通孔槽内均滑动连接一套筒固定铁片,套筒固定铁片包括形成夹角为α的两个固定脚,固定脚均位于圆盘下方,夹角α开口朝向圆盘内侧。通过形成夹角为α的两个固定脚来夹住螺母头,套筒固定铁片能够在长条形通孔槽内滑动,且长条形通孔槽是倾斜设置,能够对不同大小的螺母头进行拆装大大减少原来套筒拆装工具的数量设置,携带更方便。
专利所属地区 | 专利类型 | 专利号/申请号/登记号 | 专利授权日期 | 专利证书图片 |
---|---|---|---|---|
中国 | 实用新型专利 | CN202420542759.1 |
