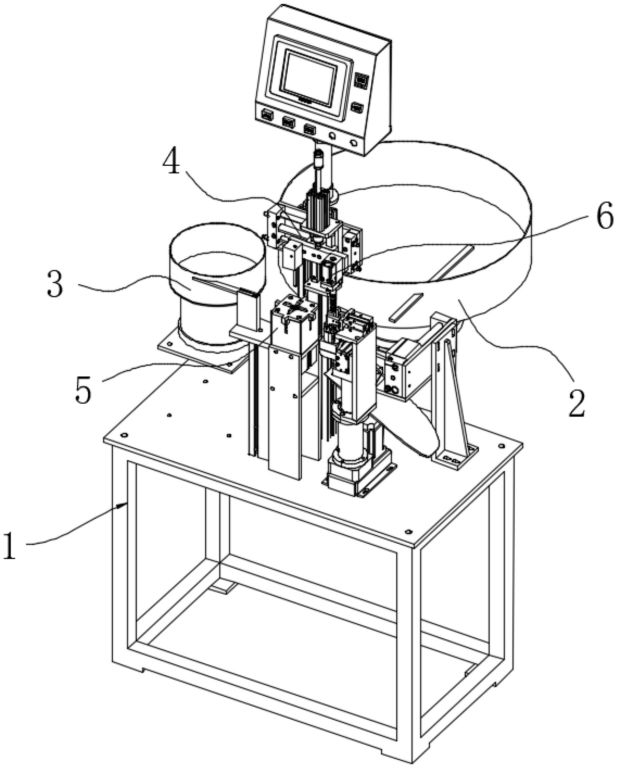

阀芯和O型圈的组装设备,包括机架,移动机构、扩张机构和套装机构,移动机构包括第一取料轴和第一驱动部,第一取料轴连接在第一驱动部的输出端,第一驱动部驱使第一取料轴沿竖向及横向移动,扩张机构用于扩张O型圈以使O型圈的内孔扩大,扩张机构位于第一驱动部输出端的移动路径上,套装机构包括第二取料轴和推动部,第二取料轴和推动部均连接在第一驱动部的输出端上,第二取料轴通过第一驱动部输出端的移动将扩张的O型圈从扩张机构上取出,推动部用于将环槽内的O型圈推出并套入至阀芯上。设备自动化运作,提高组装效率和质量,降低工人的劳动强度。
专利所属地区 | 专利类型 | 专利号/申请号/登记号 | 专利授权日期 | 专利证书图片 |
---|---|---|---|---|
中国 | 实用新型专利 | CN202322171391.0 |
