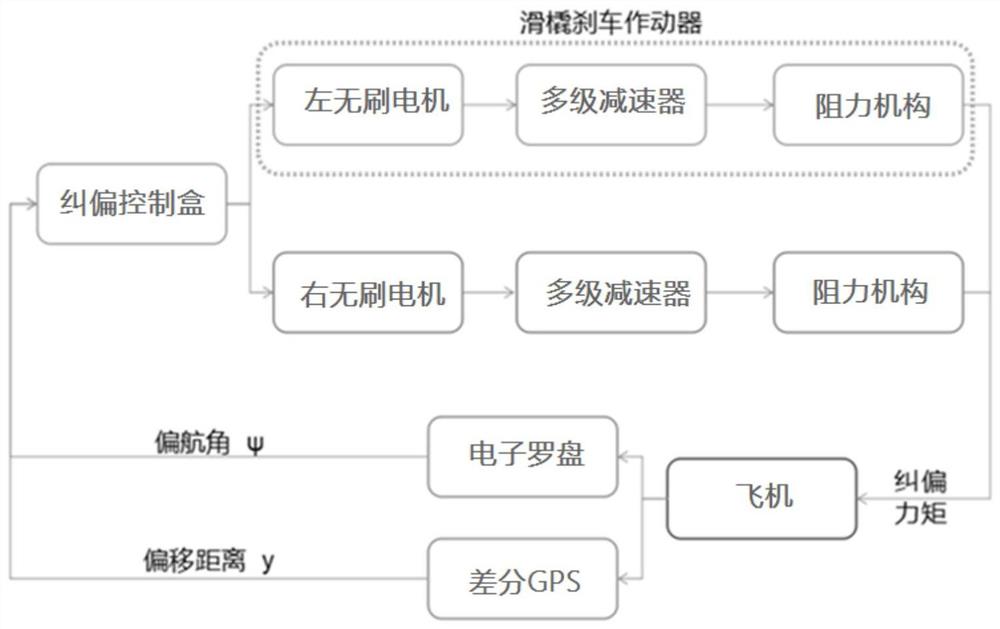

本发明公开了一种滑橇式起落架的纠偏系统,包含电子罗盘、差分GPS、纠偏控制盒、两个滑橇刹车作动器;两个滑橇刹车作动器分别设置在滑橇式起落架的两个滑橇基体内,均包含无刷电机、多级减速器和阻力机构,无刷电机的输出轴和多级减速器的输入齿轮同轴固连;阻力机构包含阻力滑轨和阻力插销,阻力插销上沿阻力滑轨方向设有齿条;多级减速器的输出齿轮和阻力插销上的齿条啮合;纠偏控制盒根据电子罗盘、差分GPS的测量信号控制两个滑橇刹车作动器的无刷电机工作。本发明有效利用滑撬内有限的空间,能够有效解决主起落架为滑橇形式的飞机纠偏较为困难的问题,在无需纠偏的工况下增大刹车阻力进行刹车作动,有效减少滑跑距离。
| 专利所属地区 | 专利类型 | 专利号/申请号/登记号 | 专利授权日期 | 专利证书图片 |
|---|---|---|---|---|
| 中国 | 发明专利 | CN202010258313.2 | 2021-11-05 |
